UPS의 구성 및 전력변환은 어떻게 이루어지나?

UPS : Uninterruptible Power System (무정전전원장치)

교류(AC) - 직류(DC) - 교류(AC) 변환을 통하여 평상 시 전력의 품질(정전압, 정주파수)을 좋게 하고 정전 시 축전지를 이용하여 출력에 교류 무정전 전원을 공급한다.

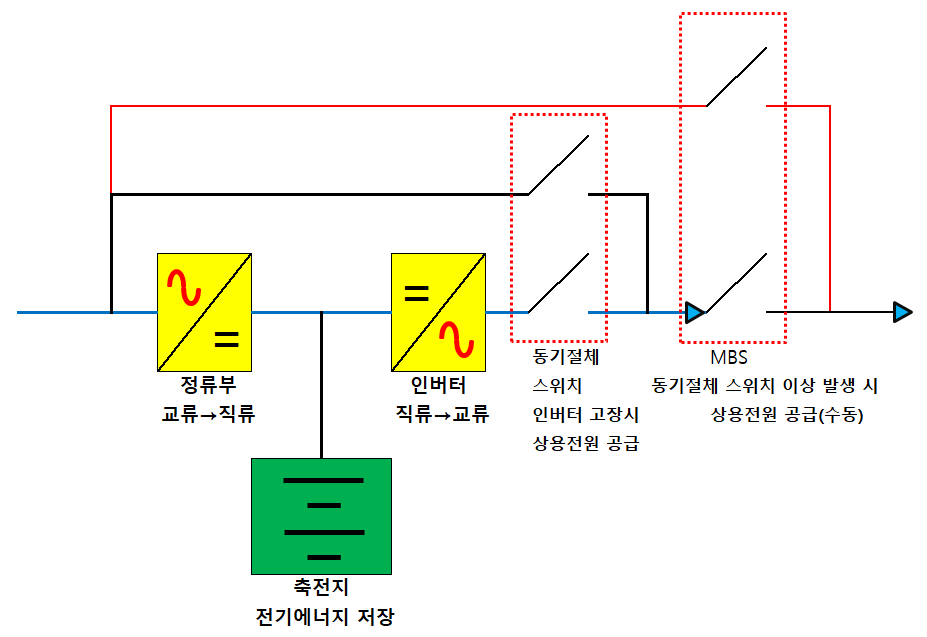

UPS 구성도



교류전력은 정류부를 거쳐 직류로 변환되고, 변환된 직류는 인버터와 축전지로 공급된다.

인버터는 직류를 교류로 변환되어 부하에 전력을 공급하고 축전지는 부동충전 된다. 인버터를 거친 전력은 입력전원의 불안정성이 개선되어 부하에 공급되는 전력의 품질은 좋게 유지된다. (입력전원의 필터링 역할)



입력전원의 공급이 중단(정전)되면 정류부로 DC전원이 공급이 중단되어 축전지로부터 DC전력이 방전된다. 이 전력으로 인버터에 계속 전력이 공급되어 무순단 무정전으로 부하에 전력이 공급된다. (BACK-UP)



복전(입력전원의 회복)되면 다시 부동충전으로 축전지는 충전되며 정상운전으로 복귀된다.
